Streamfinishanlagen – SF- Serie automation

Die SF- Serie Automation steht für Entgraten, Verrunden und Glätten in einem Arbeitsgang, in wenigen Sekunden und ohne Verletzung der Werkstückkonturen. Durch einen bahngesteuerten Bewegungsablauf wird es möglich, gezielt einzelne Stellen eines Werkstückes besonders intensiv zu bearbeiten. Die SF-Automation ermöglicht durch die großen Bearbeitungskräfte und die automatische Werkstückbeladung eine extrem schnelle und wirtschaftliche Bearbeitung bei absoluter Prozesssicherheit. Die Maschinen der SF- Serie Automation können wahlweise mit Pulsfinish ausgestattet werden und eignen sich aufgrund der automatischen Werkstückbeladung unter anderem für die taktgebundene Linienfertigung. Je nach Anforderungsprofil werden die Maschinen vorgerüstet zur automatischen Beladung oder wahlweise mit integrierter automatischer Beladung ausgestattet. Der modulare Aufbau der Maschine erlaubt eine einfache Anpassung an die Taktzeit. Die SF- Automation kann somit problemlos als integrales Element in eine Produktionslinie eingegliedert werden. Typische Einsatzgebiete für die SF- Serie Automation sind beispielsweise das Entgraten, Verrunden, Glätten und Polieren von Nockenwellen und von Bauteilen mit komplexen Geometrien wie Gewindebohrer und Einspritzanlagen.

Automatische Werkstückbeladung

Automatische Beladung und Werkstückwechsel mittels Roboter oder Beladeeinheit.

Perfekte Bearbeitungsergebnisse

Mit der SF können mehrere Bearbeitungsschritte sehr schnell in einem Durchgang erledigt werden. So kann ein Werkstück unmittelbar nacheinander und ohne zusätzlichen Aufwand entgratet, kantenverrundet, geglättet und poliert werden. Durch einen bahngesteuerten Bewegungsablauf wird es möglich, gezielt einzelne Stellen eines Werkstückes besonders intensiv zu bearbeiten. Somit kann der Materialabtrag im µm-Bereich gesteuert werden.

Schnellstes Gleitschleifverfahren

Die enormen Bearbeitungskräfte und hohen Strömungsgeschwindigkeiten sorgen für extrem kurze Prozesszeiten und eine hohe Wirtschaftlichkeit. Die automatische Beladung macht die Serie SF Automation perfekt für die Bearbeitung höchster Stückzahlen und die Integration in eine Linienfertigung.

Kundenspezifische Lösungen

Die Anzahl und Ausführung der Werkstückhalter ist kundenspezifisch konfigurierbar. Je nach Bedarf führen wir individuelle Anpassungen durch oder entwickeln anhand Ihrer Anforderungen eine kundenspezifische Lösung.

Streamfinish, SF RLS, automatisierte Gleitschleifanalage

VIDEO

Bitte beachten Sie unsere Datenschutzbestimmungen.

Strukturteile für Luft- und Raumfahrt
Fittings für Luft- und Raumfahrt
Servoventil-Bestandteil für Luft- und Raumfahrt
Fahwerksteile
3D gedruckte Metallteile für Luft- und Raumfahrt
Turbinenscheibe (Disk)
Blisk
Turbinenschaufel
Zahnrad
Schaltwalze
Nockenwellen
Ventile
Zahnrad
Innenformstempel
Gewindeformer
Gewindebohrer
Stempel
Zahnrad
Schneckenwelle

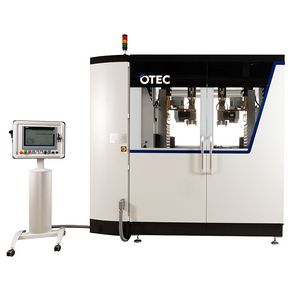

Serie SF-HD 2/2 ILS

GRUNDAUSSTATTUNG

Bearbeitung von bis zu 2 Werkstücken und automatische Beladung von bis zu 4 Werkstücke
Max. Werkstücklänge bis zu 500 mm inkl. Halter
Max. Werkstückdurchmesser bis zu Ø 380 mm
Max. Werkstückgewicht bis zu 68 kg inkl. Halter
Vollautomatische Werkstückentnahme und -rückführung
Automatische Spindelpositionierung ohne manuellen Rüstvorgang
Integrierte Parameterüberwachung: Drehzahl, Druckluft und Prozesswasser
Zusätzliche Schnittstelle für Roboter-Ladezelle
Zur Nass- und Trockenbearbeitung geeignet
Werkstückspannung mittels Nullpunkt-Spannsystem
Arbeitsbehälterdurchmesser von 1.050 mm

Ausgestattet für Industrie 4.0 (OPC UA, Energiemonitoring, Fernwartung, etc.)

Streamfinishing_SF_RLS_SF-Serie_Automation

Serie SF Automation

Grundausstattung

für bis zu 4 Werkstücke
vollautomatische Bearbeitung
Maximale Werkstücklänge bis zu 400 mm, bei Pulsfinish bis zu 250 mm(Bearbeitungslänge ggf. abweichend)
Maximaler Werkstückdurchmesser bis zu Ø 400 mm, bei Pulsfinish bis zu Ø 150 mm
Maximales Werkstückgewicht bis zu 15 kg
Werkstückspannung mittels Spannfutter, Spannzangen, Spanndornen oder durch kundenspezifische Werkstückhalter, optional HSK Halterwechsel
pro Werkstück eine Hubachse
für die Nass- und Trockenbearbeitung geeignet
Maximale Werkstückdrehzahl 40 ¹/_min, bei Pulsfinish 2000 ¹/_min
Arbeitsbehälterdurchmesser von 780 mm bis 1200 mm
Beladeschnittstelle für Automatisierung mit Ladeluke rechts für automatisiertes Beladen und Maschinentür vorn für manuelles Beladen

Werkstücke mit abweichenden Dimensionen finden wir gerne eine kundenspezifische Lösung für Sie.

Serie SF 1/1 PLS

GRUNDAUSSTATTUNG

Bearbeitung von verschiedensten Chargengrößen ohne Umrüsten
Bearbeitung von Großserien, Kleinserien und Nachschleifchargen
Automatische Beladung, Durchmessererkennung und Programmauswahl
Max. Werkstücklänge bis zu 220 mm
Max. Werkstückdurchmesser von Ø 3 - 20 mm
Schnelles Be- und Entladen durch Prisma Paletten
10 Stunden mannlose Bearbeitung trotz gemischter Beladung (Kapazität 360 Werkzeuge)
Kurze Prozesszeiten von 30 - 180 Sekunden

Streamfinishing_SF ILS_Kettenlader_Automation

Serie SF 1 mit Kettenlader

Grundausstattung

Basismodell für die Werkzeugbearbeitung mit automatisierter Beladung
Automatisches Wechseln der Werkstücke
Kettenlader mit 64 oder 160 Plätzen davon 5 Plätze für Spannzangen
Bearbeitung von unterschiedlichen Werkstücken in einer Charge
Laderkette mit werkzeugdurchmesserabhängigen Laderhülsen
Umrüstung durch Wechsel der Greifer und des Spannzangenadapters
Maximale Werkstückdurchmesser: 3 - 18 mm (weitere Durchmesserbereiche in Planung)
Maximale Werkstücklänge: 150 mm (weitere Längen auf Anfrage)
Rüstzeit pro Werkstück: ca. 14,5 Sekunden
Steuerung der Gesamtanlage über Touchpanel an der Maschine
Für Nass- und Trockenbearbeitung geeignet

Testen statt versprechen

Fordern Sie den Beweis für bessere Technik. Gerne stellen wir die Leistungsfähigkeit von OTEC und der Serie SF unter Beweis. Sie erhalten eine umfangreiche Beratung mit einem speziell auf Ihre Anwendung abgestimmten Bearbeitungskonzept inklusive Zusammenstellung der richtigen Schleif- und Poliermittel. Des Weiteren bieten wir Ihnen eine individuelle Musterbearbeitung mit Protokoll über sämtliche Prozessparameter an. Jetzt kontaktieren >>
