Equipos Streamfinish – Serie sf Automation

La serie SF Automation está concebida para desbarbar, redondear y suavizar en un solo paso de trabajo en pocos segundos y sin afectar a los contornos de las piezas. Mediante un recorrido guiado es posible incidir en lugares concretos de las piezas para realizar un mecanizado especialmente intenso. La SF-Automation permite, debido a las grandes fuerzas de mecanizado y a la carga automática de piezas, un mecanizado extremadamente rápido y rentable con absoluta seguridad del proceso.Las máquinas de la serie SF Automation se pueden dotar opcionalmente con Pulsfinish y son adecuadas, debido a la carga automática de piezas, para la fabricación en línea con tiempo de ciclo, entre otros. Según el perfil de exigencias, las máquinas se pre-equipan para la carga automática de piezas u opcionalmente se equipan con carga automática integrada. La construcción modular de la máquina permite una sencilla adaptación a los tiempos de ciclo. Por tanto, la SF Automation se puede incorporar sin problemas en una línea de producción como elemento integral. Los campos típicos de aplicación para la serie SF Automation serían por ejemplo el desbarbado, redondeado, alisado y pulido de árboles de levas y de componentes con geometrías complejas como machos de roscar y sistemas de inyección.

Carga automática de piezas

Carga automática y cambio de herramienta mediante robot o unidad de carga.

Resultados perfectos de mecanizado

Mediante la SF se pueden ejecutar rápidamente varios pasos de mecanizado en una pasada. Así, se pueden desbarbar, redondear filos, suavizar y pulir herramientas de forma seguida y sin grandes esfuerzos. Mediante un recorrido guiado es posible incidir en puntos concretos de las piezas para realizar un mecanizado especialmente intensivo. De esta manera se puede controlar la eliminación de material en el rango de micras.

Procedimiento rapidísimo de desbaste por deslizamiento

Las enormes fuerzas de mecanizado y las altas velocidades de flujo procuran tiempos de proceso extremadamente cortos y una alta productividad. La carga automática hace a la serie SF perfecta para el mecanizado de elevadas cantidades de piezas y para la integración en la fabricación en línea.

Soluciones a medida del cliente

El número y realización de los portapiezas se puede configurar a medida del cliente. Según la necesidad realizamos ajustes individuales o desarrollamos, según sus especificaciones, una solución personalizada.

VIDEO

Please note our privacy policy.

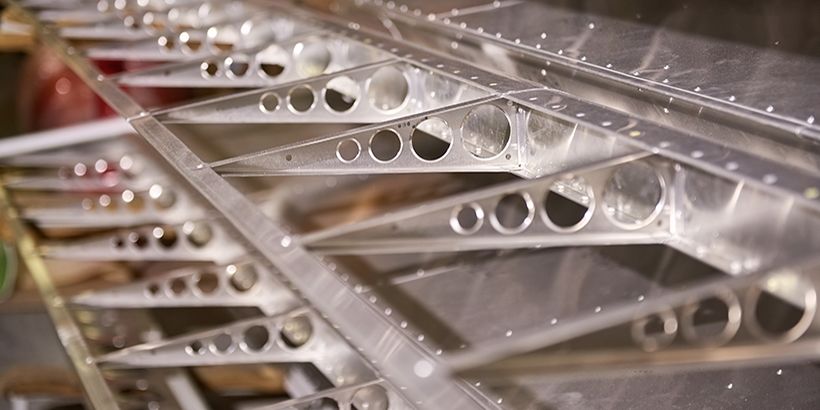

Structure parts for aerospace
Fittings for aerospace
Bushings
Landing Gear
3D printed metal parts for aerospace
Gear wheel
Blisk
Turbine blade
Gear wheel
Gearshift drum
Camshaft
Valves
Camshaft
Gear wheel
Inner forming die

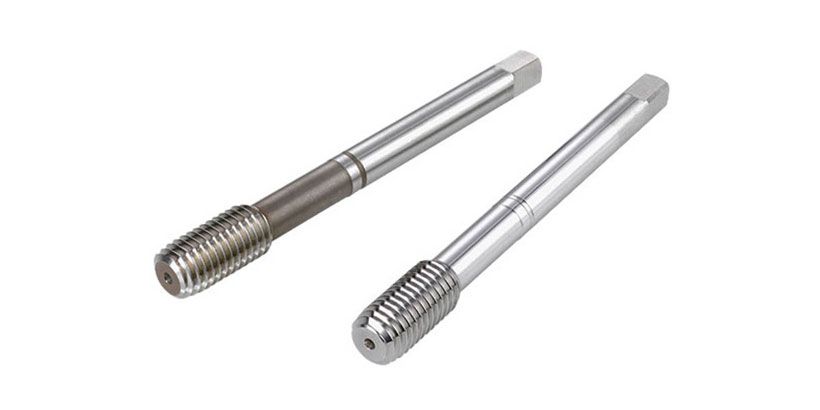

Thread former
Tap drill
Die
Gear wheel
Wormshaft

SF-HD 2/2 ILS SERIES

STANDARD EQUIPMENT

Processing of up to 2 workpieces and automatic loading for up to 4 workpieces
Max. Workpiece length up to 500 mm incl. holder
Max. Workpiece diameter up to Ø 380 mm
Max. Workpiece weight up to 68 kg incl. holder
Fully automatic workpiece exchange
Automatic spindle positioning without manual setup process
Integrated parameter monitoring: speed, compressed air and process water
Additional interface for robot loading cell
Suitable for wet and dry processing
Workpiece clamping by realized by zero-point clamping system
Process container diameter of 1,050 mm

Ready for Industry 4.0 (OPC UA, energy monitoring, remote maintenance, etc.)

Serie SF Automation

Equipamiento básico

para 4 piezas
mecanizado completamente automático
longitud máxima de pieza de hasta max. 400 mm, con Pulsfinish hasta max. 250 mm (la longitud de mecanizado puede diferir)
diámetro máximo de pieza hasta Ø 400 mm, con Pulsfinish hasta Ø 150 mm
peso máximo de pieza hasta 15 kg
sujeción de piezas mediante mordazas de 3 segmentos, pinzas, mandriles o porta-piezas específicos del cliente, cambio de soporte opcional tipo HSK
un eje de elevación por pieza
adecuado para el mecanizado en húmedo y en seco
Nº máximo de 40 rpm de la pieza, en caso de Pulsfinish son 2000 rpm
Diámetro del contenedor de trabajo desde 780 mm hasta 1050 mm
Interfaz de carga con apertura a la derecha para automatización y puerta frontal para carga manual

En caso de piezas con dimensiones diferentes buscaremos gustosamente una solución específica para usted.

SF 1/1 PLS SERIES

STANDARD EQUIPMENT

Processing of different batch sizes without retooling
Processing of large series, small series and re-grinding batches
Automatic loading, diameter detection and program selection
Max. workpiece length up to 220 mm
Max. workpiece diameter from Ø 3 - 20 mm
Rapid loading and unloading using prisma pallets
10 hours of unmanned processing despite mixed loading (360 tool capacity)
Short processing times of 30-180 seconds

Serie SF 1 con cargador de cadena

Equipamiento básico

Modelo básico para el mecanizado de piezas con carga automática
Cambio automático de las piezas
Cargador de cadena con 64 0 160 posiciones, 5 de ellas para pinzas de sujeción
Mecanizado de distintas piezas en una carga
Cadena de carga con casquillos de carga según el diámetro de las piezas
Conversión mediante el cambio de mordazas y adaptadores de pinzas
Ø max. de pieza: 3 - 18 mm (otros diámetros en estudio)
Longitud máxima de pieza: 150 mm (otras longitudes bajo consulta)
Tiempo de cambio por pieza: aprox. 14,5 segundos
Control de la instalación completa a través de Touchpanel en la máquina
Adecuada para mecanizado en húmedo y en seco

Probar en vez de prometer

Exija la demostración de la mejor técnica. Gustosamente demostraremos el rendimiento de OTEC y de la serie CF. Recibirá un amplio asesoramiento concentrado especialmente en el concepto de mecanizado de su aplicación inclusive la determinación de los medios de desbaste y pulido correctos. Además, ofrecemos el procesamiento individual de una muestra adjuntando el protocolo con todos los parámetros de procesamiento.
